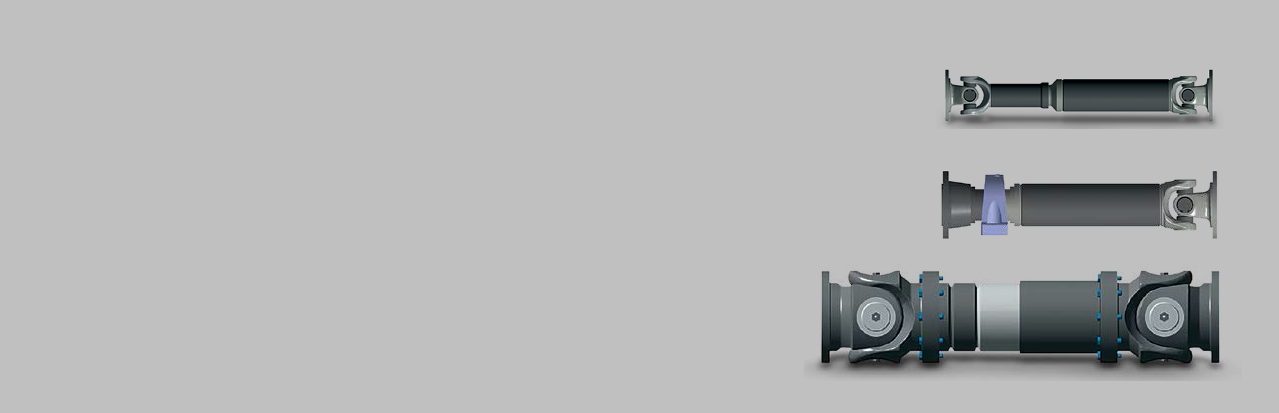

Gelenkwellen werden eingesetzt, wenn flexible Kupplungen nicht mehr ausreichen oder sehr große Leistungen übertragen werden müssen. Im Maschinen- und Anlagenbau finden Gelenkwellen durch die fortschreitende Automatisierung zunehmende Bedeutung. Ein wichtiges Konstruktionsmerkmal dieser Achsverbindungen sind die jeweiligen Ausgleichselemente – Metallbalg/Elastomerkranz – an den Enden der längenvariablen Zwischenrohre. Der Elastomerkranz aus Polyurethan wird in verschiedenen Shorehärten angeboten. Je nach Belastung aus dem Antrieb addieren sich neben der Schwingungsanregung auch Regelkreisfrequenzen und Unwucht auf. Besondere Beachtung muss bei der Auslegung von Gelenkwellen der Resonanzfrequenz geschenkt werden. Durch die Auswahlmöglichkeit von unterschiedlichen Elastomerhärten kann die Schwingungsbelastung beeinflusst und begrenzt werden. Die Zwischenrohre werden je nach Einsatzfall aus Aluminium, Stahl, Edelstahl oder auch aus kohlenstofffaserverstärktem Kunststoff (CfK) ausgewählt.

Gelenkwellen dienen

• zur Übertragung von Drehmomenten bei nicht fluchtenden Drehachsen
• zur Übertragung von Drehmomenten bei sich gegeneinander bewegenden Teilen
• zum Längenausgleich

Kataloge zum Download
