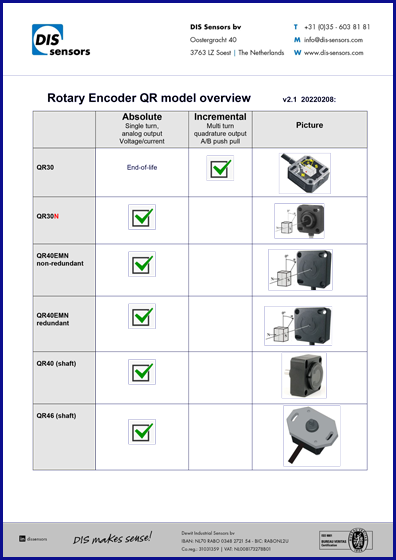

Mit der QR-Reihe für Winkelsensoren ist es möglich, kontaktfrei eine absolute Winkeldrehung von 0° bis 360° ohne mechanischen Endstopp zu messen. Die Gehäuse sind in zwei Versionen lieferbar, und zwar einerseits QR30, wobei der Sensor und der Magnet getrennt voneinander montiert werden und andererseits QR40, wobei der Magnet in die Drehachse innerhalb des Gehäuses integriert ist.

QR30

In der QR30 Baureihe werden der Sensor und der Magnet generell getrennt voneinander montiert. Der Kunde muss dann den Magneten getrennt auf der bewegten Achse montieren. Der maximale Abstand von 3 mm zwischen dem Magneten und dem Sensor bietet ausreichend Raum für mechanisches Spiel unter Extrembedingungen. Für das breite Anwendungsgebiet sind verschiedene Ausgänge mit einer 10- oder 12-bit-Auflösung verfügbar. Die aktive Seite des QR30 befindet sich auf der Rückseite des Gehäuses während sich diese bei der QR30N Baureihe auf der Vorderseite (Nase) befindet.

”Absolut” oder “Inkrementell”

Ein absoluter Winkelsensor liefert hier ein analoges, winkelproportionales und lineares Ausgangssignal. Nach dem Einschalten der Versorgungsspannung steht die aktuelle Position sofort zur Verfügung.

Ein inkrementeller Drehgeber ist ideal zur Drehzahlerfassung von Wellen geeignet. Das Ausgangssignal stellt Pulse zur Verfügung (A und B). Die Anzahl der Pulse pro Umdrehung kann zwischen 32 und 1024 ppr betragen. Aufgrund der Phasenverschiebung der Signale A und B kann die Drehrichtung ermittelt werden (im oder gegen den Uhrzeigersinn).

Der QR40EMN ist als vollredundantes Modell erhältlich, was ihn zur perfekten Lösung für Designs macht, bei denen Sicherheit gefragt ist.

QR40

Im Gegensatz zur QR30-Reihe wird der Magnet bei der QR40-Reihe für Winkelsensoren in den Sensor eingebaut. Die Achse ist in D-Form erhältlich. Der QR40 hat ebenso einen 0-Eingang, der ein Null-Setzen des Sensors nach der Montage ermöglicht – somit eine einfache Justage ermöglicht.

Funktionen

Ersetzt Potentiometer, Messung von Winkeln, Geschwindigkeit und Richtung.
